大家知道紅外線遙控器一般由紅外對管控制，該控制分為發射部分和接收部分，紅外線接收頭是接收部分，發射部分的主要部件是紅外線發光二極管，接收部分的構成最重要的部分是光敏二極管。
紅外對管的紅外接收頭廣泛應用于音響、電視、錄像機、天花板箱、電加熱器、電風扇、遙控車等場合。下面藍晉光電小編就來分析一下其工作原理。
一、引腳和包裝。

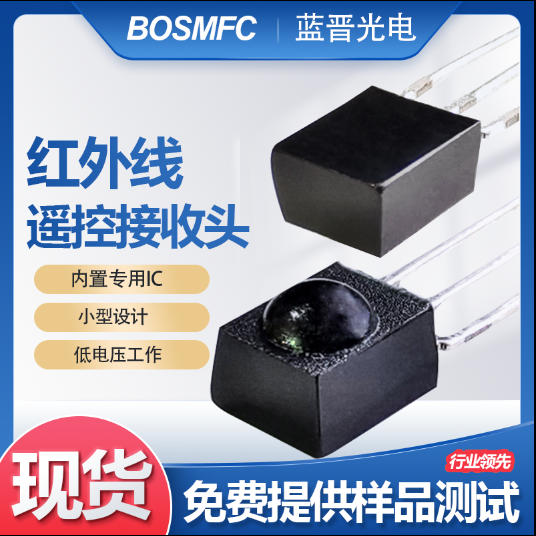

一般紅外接收頭有VCC電源正極、GND電源負極、OUT輸出端三個引腳。
封裝通常包括鐵皮屏蔽和環氧樹脂塑料封裝，但形狀多種多樣，包括貼片型、插件型、鼻梁型、草帽型、圓柱型、半球型等收頭引腳順序和外殼形狀不同。
二、紅外接收頭的主要參數。
紅外對管的紅外接收頭的主要參數包括工作電流/電壓、接收距離、接收角度等。
接收距離有鐵殼和環氧樹脂，抗干擾能力不弱，產品設計時接收面無遮擋，接收距離相當好。
三、紅外接收系統。
紅外對管紅外接收頭的發射方將對應的數字信號，即我們的遙控代碼加載到載波上，遙控代碼一般采用二進制脈沖，各公司有自己的遙控代碼和不同的傳輸協議方式。目前，紅外遙控器的載波頻率一般為38kHz,也有36kHz和40kHz.這是因為一般的晶振頻率為455kHz,發送信號時首先需要分頻，一般的分頻為12等，455kHz/12≈37.9kHz≈38kHz.承載信號的載波一發送，紅外線接收頭就有紅外線光電二極管。此時，通過擴大等一系列工程，最終將信號調整為電流信號，轉換為必要的遙控代碼，輸出相應的功能。
